Pentru a implementa sistemul de încălzire prin pardoseală, este necesar un complex întreg de elemente. Lungimea totală a conductei de podea poate fi de până la 120 de metri, diametrul conductelor - cel puțin 20 mm în prezența joncțiunilor și a virajelor. În astfel de condiții, se creează rezistență hidraulică, din care cauză circulația apei este imposibilă fără pompă.
De ce ai nevoie de o pompă pentru o podea caldă
Așezarea conturului implică prezența coturilor, ceea ce face imposibilă curgerea naturală a fluidului. Încălzirea lichidului de răcire nu depășește o temperatură de 40 de grade. Toate acestea afectează eficiența sistemului - orice încălcare duce la formarea blocajelor de aer. Este necesară o pompă pentru a rezolva această problemă, deși unii proprietari încearcă să economisească bani echipând încălzirea fără circulație forțată.
Pompa de încălzire prin pardoseală creează suficientă presiune în sistem, pompând apă prin conducte. Circulația naturală duce la pierderi de căldură.
Dispozitivul și principiul de funcționare
Dispozitivul include elemente:
- corp;
- un motor echipat cu un rotor și conectat la carcasă;
- piese pentru conectarea pieselor.
Uneori pompa este echipată cu o ieșire de aer, dar acest lucru este rar. Mai des folosesc o piuliță specială - dacă o deșurubați, aerul părăsește sistemul de la sine.
Principiul de funcționare al mecanismului este simplu: lichidul este direcționat în carcasă, unde, datorită rotației rotorului, este preluat și aruncat în continuare prin presiune. Datorită acestui proces, există o circulație forțată a apei.
Unele pompe au instalate 2 motoare - astfel încât echipamentul va continua să circule chiar și la sarcini maxime. Al doilea motor este conectat la nevoie și preia o parte din lucrare. De asemenea, dispozitivul este considerat mai fiabil datorită rezervei. Cu toate acestea, echipamentul cu 2 motoare este mai scump și proprietarul va trebui să decidă el însuși raționalitatea unei astfel de achiziții.

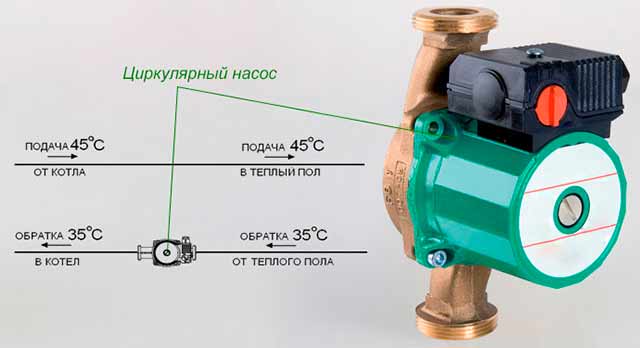

Pompa este instalată oriunde în sistem - de obicei la marginea circuitului de curgere sau de retur. Este recomandat să alegeți individual un loc pentru montarea echipamentului de overclocking. Nu există cerințe speciale - temperatura de funcționare nu este critică, dar ar fi mai înțelept să instalați dispozitivul acolo unde este mai scăzut.

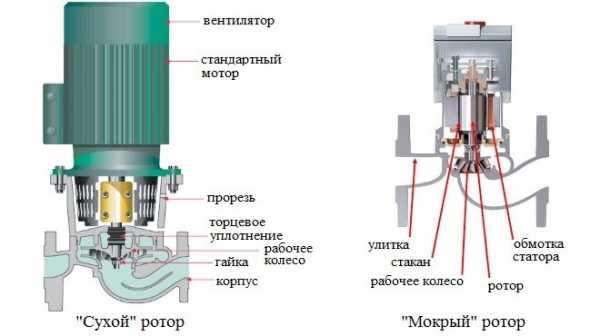

Tipuri de pompe de circulație
- rotor umed;
- cu rotor uscat.
Echipamentele pentru circulația apei în încălzirea prin pardoseală sunt clasificate după putere - afectează caracteristicile diferitelor pompe.

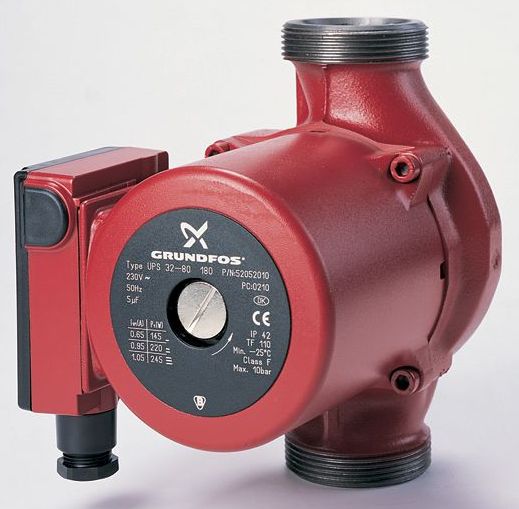

Rotor umed
Rotorul este instalat cât mai aproape de rotor (sunt adesea adăpostite în aceeași carcasă) - acest lucru permite echipamentului să fie compact. Pentru a preveni pătrunderea lichidului în electronică, arborele de acționare este echipat cu o garnitură de cauciuc etanșă.
Adesea aceste pompe au dublă protecție. Modelele cu rotor umed au dimensiuni reduse, deci sunt montate direct într-o cameră încălzită. Acestea sunt practic silențioase în timpul funcționării.
Puterea vă permite să curgeți apă în sistem pentru clădiri cu o suprafață totală de 400 m2. Unul dintre modelele populare de rotor umed adecvat pentru caracteristicile date este Willo. Aceste pompe sunt destul de eficiente, dar utilizează energie economic, ceea ce ajută la reducerea costului facturilor.
Greutatea și dimensiunile reduse permit instalarea direct pe conductele circuitului de încălzire fără prezența unor elemente de fixare suplimentare pe suporturi.Toate elementele trebuie izolate pentru a elimina riscul de electrocutare. Dacă apar căderi de tensiune, se folosește un releu încorporat - nu permite mecanismului să cedeze.
Rotor uscat
Fiecare parte structurală a pompei este situată într-o carcasă separată. Un model „uscat” de putere suficientă va asigura cu ușurință circulația lichidului într-un sistem pentru mai multe apartamente.
Echipamentul este mare și necesită instalarea într-o cameră separată. Datorită masivității sale, pentru fixare va fi necesar un cadru metalic.
Modelele uscate produc mult zgomot în timpul funcționării, prin urmare sunt rareori folosite la încălzirea caselor private. Astfel de pompe sunt utilizate în marile întreprinderi industriale sau în punctele de vânzare cu amănuntul.
Un obstacol în calea utilizării unei pompe cu rotor uscat într-o casă privată este adesea faptul că este necesară o rețea electrică trifazată cu o tensiune internă de 380 V pentru ca modelul să funcționeze.
Ce parametri să alegeți

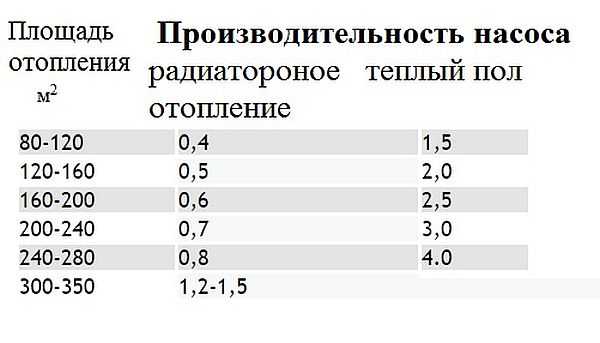

- Putere. Măsurată în metri cubi sau litri pe oră. Ar trebui să fie de 3 ori volumul fluidului care circulă în sistem. Productivitate recomandată - cu 25% mai mare decât nivelul stabilit (datorită funcționării constante, echipamentul se poate uza rapid).
- Cap final. Caracteristica depinde de lungimea conductei, de diametrul conductelor și de material. Dacă presiunea nu este suficientă, pompa pentru o podea cu apă caldă se va supraîncălzi și va eșua rapid.
- Dimensiuni. Modelul mai mic este mai ușor de montat. Cu toate acestea, dimensiunile sunt departe de acest punct, deoarece pompele compacte de obicei nu diferă în ceea ce privește puterea.
- Numărul de faze. Un motor monofazat este suficient pentru o casă privată. Dispozitivele trifazate sunt utilizate pentru încălzirea clădirilor mari.
Înainte de a cumpăra, trebuie să faceți calcule. Un model cu putere insuficientă nu va rula fluidul așa cum ar trebui.
Cum se calculează pompa
Selectarea modelului se bazează pe volumul purtătorului de căldură. Pe baza acestui fapt, se calculează rezistența hidraulică. Pierderea de căldură este afectată de:
- conductivitatea termică a materialelor;
- garduri;
- găsirea unei case în raport cu punctele cardinale;
- temperatura din mediu.
După calcularea debitului lichidului de răcire, este necesar să se determine parametrul de rezistență în circuitul încălzit. Pentru aceasta se folosesc tabele standard. Când ați terminat, puteți începe să alegeți un model.
Un exemplu este o pompă pentru o casă cu o suprafață de 200 m2. În interiorul echipamentului există un sistem cu două țevi de țevi cu un diametru de 32 mm, lungime - 50 m, material - polipropilenă, program de temperatură - 70-90 grade. Pierderea este de 24 kW la un debit masic de 1,03 m3 / h. Mai mult, conform tabelului, rezistența hidraulică este determinată, în acest caz - 1,8 mbar / liniar. m. Pentru o lungime de 50 de metri, obțineți 90 mbar. Este necesar să rezumăm cu rezistența pieselor sistemului, de exemplu, va ieși 1 m. Ca urmare, proprietarul va avea nevoie de o productivitate de 1,1 m3 / h cu un cap de 2 m. Pe baza parametrilor obținuți, puteți achiziționa un dispozitiv cu caracteristici suficiente.
Caracteristici de instalare

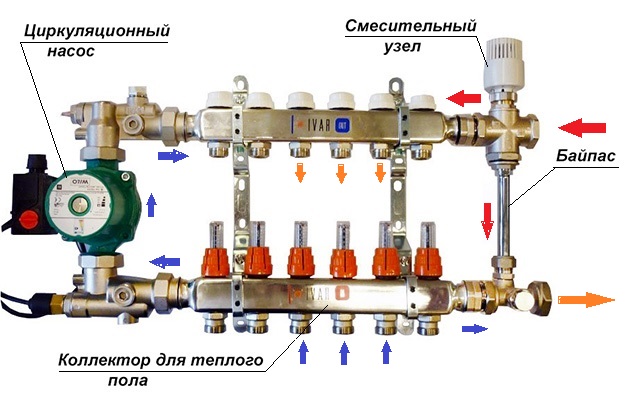

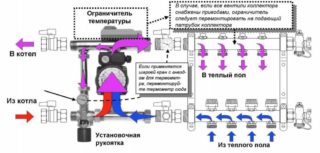

Pompa este montată între supapa cu 3 căi și galeria sistemului. Abia atunci va funcționa întreaga structură. Dacă instalați echipamente între conexiunea la rețeaua de radiatoare și supapă, unitatea de amestecare nu va fi multifuncțională, iar încălzirea va fi ineficientă.
Echipamentul este fixat pe flanșe folosind piulițe de îmbinare - sunt furnizate într-o cutie. Instalarea este de obicei simplă dacă conductele sunt aranjate corespunzător, cu distanțe suficiente.
Posibile probleme
Echipamentul funcționează iarna și nu creează probleme, dar vara pompa este inactivă. Sărurile de duritate încep să se acumuleze în sistem, în special în carcasă.La debutul sezonului de încălzire, motorul este activat, dar rotorul nu se rotește din cauza unui blocaj. Un motor cu putere redusă nu îl va putea acționa.
Este necesar să deșurubați piulița - va exista o decupare a cheii sau o șurubelniță. Apoi va trebui să rotiți manual arborele cu rotorul. Principalul lucru este să mișcați puțin mecanismul de la locul său, iar apoi motorul va face față singur. Dacă tot nu reușește, va trebui să dezasamblați cutia și să curățați piesele de depozite.
Odată cu dispunerea corectă a sistemului și achiziționarea unei pompe cu caracteristicile necesare, funcționarea încălzirii prin pardoseală nu va cauza dificultăți.
